铡刀式PCB分板机 ZM30-P

24H咨询热线:13929268485

详细介绍

ZM30-P铡刀式PCB切割简介:

  1. 气动出力,电磁阀控制,速度快捷。

  2. 切割过程无震动无噪音,防止精密零件受损。

  3. 机器结构坚实,操作容易,非熟练人员也可操作。

  4. V槽设计之PCB板或薄板可订制托盘及防呆定位装置。

  5. 上下刀高度均可调整,上部旋扭依据PCB板厚度调整刀具间隙,使符合V槽间厚度。

  6. 最新气电式轻量化设计,内建定位SENSOR,一次完成无剪切应力切板行程,特别适用于切割铝基板。

  7. 吻合度及磨耗由下刀分前后段使用旋扭调整,不需使用垫片,降低换刀及调整的困难度刀片可多次重复研磨, 节省高昂的刀片重购费用。

  8. 无圆刀型分板时产生的弓形波及微裂痕, 使楔形刀具线性分板,剪切应力降至最低,使敏感的SMD组件甚至电容均可不受影响,产品潜在质量风险降至最低。

  9. 切板行程在1mm以下,绝无操作安全上的顾虑,刀具采用高速钢精密研磨制成,可重复研磨使用,同时适用于没有V-CUT的薄板分板作业。





ZM30-P铡刀式PCB分板机特点:

1、采用气缸拉动方式分切、计数、自动启停机功能、安全;

3、适用分切各种V槽连接的PCB,LED铝基板及铜基板;

4、采用德国技术,分板速度快且分板力度大;

5、可分切V槽边最近元件距离大于0.2mm线路板;

6、切刀采用与切口位平面,操作安全,不易损坏元件;

7、刀片更换简单方便 ,且操作安全,可完全解决因人手和走刀分板机切板导致分坏板的问题。

8、设备分板内应力小于400strain,完全不用担心因分板而造成元件损伤,作业员操作更安全,防呆式切板,确保做业员无法将PCB板切坏;





ZM30-P铡刀式PCB切割机-设备外观展示



铡刀式分板机外观

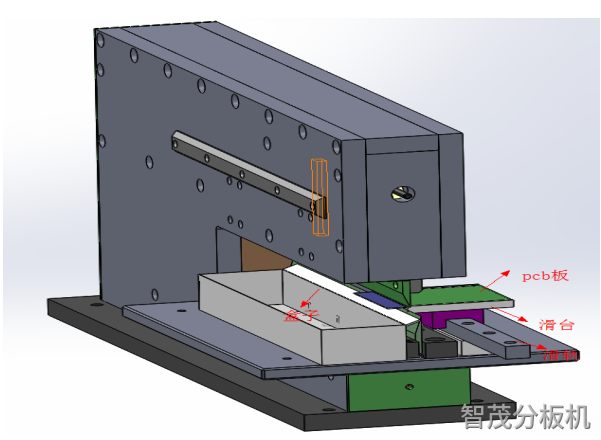

本机产用上刀运动,下刀固定,上刀完全垂直向下剪切.上刀采用三条导轨固定安装,完全确保在分板时上刀不会左右偏移.另外,本机剪切PCB板时,采用V槽定位,上下刀片的张口,在工作时,可调整为只通过V槽进板,板子的本体放不进去,这样永远确保不会分坏产品和伤工人.而且上下刀片在同一平面,进行分切,确保产品分切完后无毛剌





ZM30-P铡刀式PCB切割-产品展示


铡刀式分板机切割样板



ZM30-P铡刀式PCB切割机-结构工艺


 1

调节切板厚度是通过丝杆千斤顶结构调节上切刀的高度,精度高,摩擦很小,操作方便,零件耐磨



 2

气缸与连杆之间的间隙为0,切板时机器振动很小,切板应力小



 3

刀口下刀的缝隙在2mm之内,保证不会夹到手,安全性高



 4

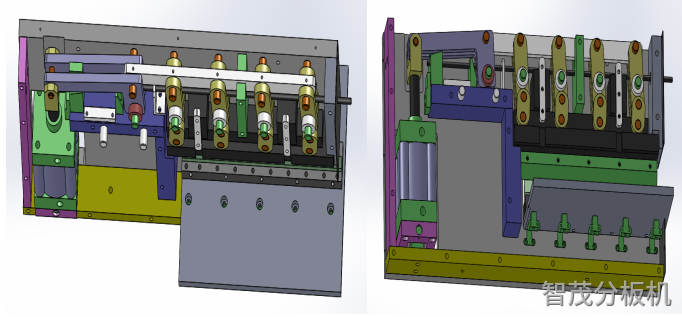

内部拉杆处于三角函数,牢固可靠 能改变上刀切板行程,调节支撑点 改变行程,内部结构复杂,将来进行内部优化减少配件。



5

内部结构: 防止切PCB板出现偏差上刀座安装限位块,切PCB板不容易改变力度 .

结构复杂:ZM30-P内部进行改进与优化满足各种PCB.



6

移动滑台可将PCB板放入滑台上操作,操作灵活给操作者带来方便,左侧安装PCB板盒



7

内部结构配合精度高: PCB板无声音与振动,各个部件加工精度达标,较少件经过热处理减少配件摩擦损坏。



 8

刀口下刀的缝隙在2mm之内,保证操作安全性,需注意不准私自卸刀。





ZM30-P铡刀式PCB切割机-分切案例



切割案例



ZM30-P铡刀式PCB切割-测试报告

应力在500以下,下面是应力测试报告图

 测试报告




ZM30-P铡刀式PCB切割机-技术参数



專案

ZM30-P

設備名稱

德國剪裁式PCB分切機

工作電力

90~240VAC

工作氣壓

 0.6MP

分切力度

7300KG

有效切板長度

350mm

機器重量

195KG

PCB切板厚度範圍

0.1mm~2.0mm(有V槽)  0.1mm~1.0mm(無V槽)

設備適用範圍

凡有V-CUT之SMD PCB板皆可適用於此機器

設備外形尺寸(含工作臺)

790mm*340mm*450mm
