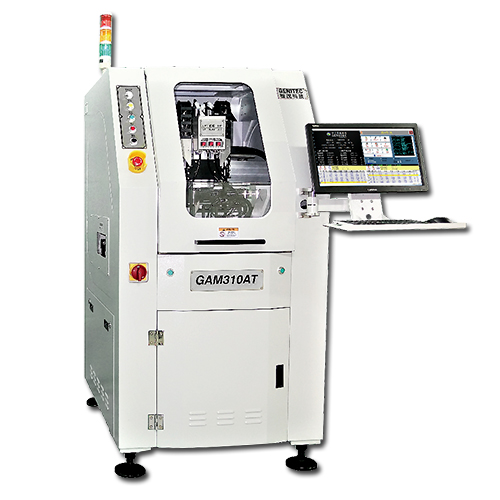

全自动PCB切割机GAM310AT
24H咨询热线：13929268485
GAM310AT全自动PCB切割机 简介：
双工作台可同时执行切割及电路板置放，提供产能。
视觉相机具备具备自动对焦，无需人工调整焦距。
采用高速主轴，切割应力小、精度高、搭配自动换刀模组实现自动化作业。
标配集尘机粉尘侦测报警功能，确保吸尘效果。
配置MES联机功能，提供管理系统整合生产数据，监测设备状况。
GAM310AT全自动PCB切割机 应用：
在线式作业，自动入料、切割、废板及成品板分类出料一贯节省作业人力。
全系列配置高速CCD视觉对位补正装置，特别适合高精密及高产能之PCB分板作业。
适合手机、数位相机、GPS、PDA及MODULE等又种小块多连板之PCB分板。
加大尺寸适用数位电视、PC主机、工作站、服务器等大型电路板之分板加工。
利用双工作平台放置工件，减少等待时间、增加产能。
可选用各种收板方案，达到全自动化人力节省之目的。
GAM310AT全自动PCB切割机 特点：
操作画面 人性化操作界面，设置参数容易。 功能项目清楚分类，铣刀/治具等参数设定简单。 提供四级权限设置，依工作职位设定操作权限。 [历史讯息视窗]可提示及查询操作记录。 |
|
切割模组 铣刀可做多段使用，延长切割距离。 累计切割距离达到设定值，系统自动更换铣刀。 具备断刀、滑刀、铣刀放反检知功能。 |
|
入料机构 入料采用防静电皮带输送。 轨道具备自动调整板宽功能。 具备软压靠板功能，提供精度减少PCB变型。 |
|
移载模组 双移载头设计，提供生产节拍。 标配真空吸嘴模组，可依不同制程选配夹爪模组。 模组化设计，可线外架设减少待机时间。 配置板到位侦测，自动侦测PCB定位。 |
|
出料机构 皮带输出（标配），对接待皮带线或人工取板。 轨道输出（标配），对接轨道线 载台输出（标配），对接收板机、机械手臂...等。 |
|
GAM310AT全自动PCB切割机 参数：
| 项目 | GAM310AT |
| 有效切割尺寸 | 150*150mm |
| 切割功能 | 直线、L型、U型、圆型、圆弧 |
| 加工台面 | 双工作台面 |
| 机台重复精度 | ±0.01mm |
| 切割精度 | ≦±0.05mm |
| 入料方式 | 轨道输送 |
| 出料方式 | 皮带输送或轨道输送 |
| 主轴转速 | MAX60,000RPM |
| 主轴更换铣刀方式 | 自动换刀 |
| 程序教导方式 | CCD影像直觉式教导输入 |
| 铣刀侦测 | 有 |
| 切割速度 | 1-100mm/s |
| 适用铣刀尺寸 | ∅0.8-3.0mm |
| 主机气源需求 | 0.6MPa，110L/min |
| 集尘方式 | TS300L |
| 切割主轴尺寸(W*D*H) | 840*1025*1642mm |
| 主机电源规格 | AC220V，1phase,50/60HZ，4KW |
| 重量 | 500KG |
技术支持：
智茂免费为客户进行安装、调试以及技术培训。智茂分板机售后服务网点遍布全国，2小时内响应客户请求，8小时内到达工作现场，1个工作日内解决客户问题。服务违约按合约有关规定处理。智茂分板机为客户提供一年免费保修、终身技术支持。
