GAM380AT 无治具PCBA分板机

24H咨询热线:13929268485

详细介绍

GAM380AT无治具PCBA分板机-设备简介:

治具切割。

出料可0-180度整列放置,对接后端设备。

轨道进料、出料可选皮带、轨道、治具出料。

采用高速ESD自动换刀主轴,主动排放分板过程产生的静电,减少PCBA因静电所造成的损坏。

具备铣刀寿命管理、保养警示、主轴转速设置管理。

6HP高吸力集尘机,搭配负压侦测提醒清洁过滤袋。

Windows10作业系统。软件自动开发,功能持续升级。

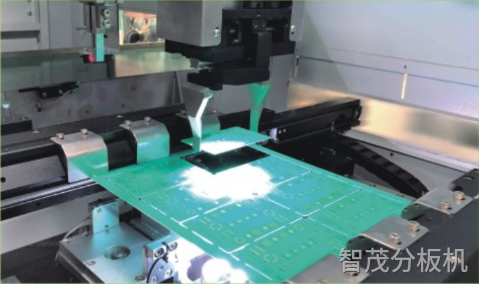

GAM380AT分板机


GAM380AT无治具PCBA分板机-机台应用:

适用车载电子、少量多样PCB分板制程

可依PCB切割需求,选配不同夹具。



分板机应用



GAM380AT无治具PCBA分板机-产品亮点:

操作画面

分板功能及铣刀/治具等参数设定简单

加工效率、铣刀使用数据清楚表示

历史讯息窗格方便查询操作记录

 操作画面



功能参数画面

人性化操作界面,参数设置容易

具备铣刀寿命管理、保养警示、主轴转数设置管理

功能参数画面


四阶操作权限设定

管理者可依职务对工程人员、操作员设定不同的操作权限

可选配指纹识别登入模组

四阶操作权限设定



无治具切割

无治具切割

出料可设置0-180度旋转放置整列出料

无治具切割



铣刀检测

具备断刀、滑刀、铣刀放反检测功能

可选配铣刀直径检查

铣刀检测



离线编程、整板扫描

可直接导入GERBERDXF档,在线外电脑上进行分板程式编程

具备整板扫描与视觉辅助编程,快速编辑分板程式。

离线编程 整板扫描




GAM380AT无治具PCBA分板机-技术参数

项目GAM380AT
有效切割尺寸350*350mm
入料方式轨道输送
出料方式皮带输送或轨道输送(选配)
移载方式可旋转式夹具夹取
流向左到右(标配)/右到左(下单时指定)
切割功能直线、L型、U型、圆型及圆孤补间
输送高度900±25mm
机台重复精度±0.01mm
切割精度≦±0.05mm
切割速度1-100mm/s
主轴转速MAX.60000rpm
主轴铣刀更换方式自动换刀
断刀检测具备
作业系统Windows10
程式教导方式CCD影像直觉式教导输入
控制方式精密多轴控制系统
XYZ轴驱动方式AC伺服马达
使用铣刀尺寸∮0.8~3.0mm
电源需求AC220V,1phase,50/60HZ,4KW
气源需求0.6Mpa,160L/min
尺寸(W*D*H)1395*1811*1750mm
重量750KG
配置集尘机TS300L



智茂公司六大售后服务保证:

  1. 2小时电话反馈

  2. 8小时内到达工作现场,1个工作日内解决问题

  3. 2-4天机器安全操作及应用培训,并提供服务体系计划书

  4. 整机保修一年,终身维护;服务违约按合约有关规定处理

  5. 华南、华东、华北、西南、台湾设有服务机构,长年有配件供应

  6. 智茂在海外22个国家均有销售与技术售后服务据点



立刻咨询,可免费获得智茂技术支持,为您的PCBA板子量身定制分切方案哦!
